De viktigste tekniske parameterne til Flat Wire Winding Machine |
|||
|
Produktmodell |
SQ-8BX1-2 |
SQ-8BX1-3 |
SQ-8BX1-4 |
|
Viklediameter |
Større enn eller lik400 |
Større enn eller lik400 |
Større enn eller lik550 |
|
Kabelbredde |
Større enn eller lik200 |
Større enn eller lik200 |
Større enn eller lik200 |
|
Nøyaktighet for kabelarrangement |
0.01 |
0.01 |
0.01 |
|
Spindelhastighet |
1-200rpm |
1-200rpm |
1-200rpm |
|
Spindel senter høyde |
300 mm |
300 mm |
300 mm |
|
Gjeldende tråddiameter |
Flat kobbertråd: tykkelse 1-5mm bredde 1-15mm |
Flat kobbertråd: tykkelse 1-5mm bredde 1-20mm |
Flat kobbertråd: tykkelse 1-5mm bredde 1-30mm |
|
Kabelmotor |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Spindelmotor |
frekvenskonvertering 2,2KW+1:10 |
frekvenskonvertering 2,2KW+1:15 |
frekvenskonvertering 3,7KW+1:10 |
|
Forsyningsspenning |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Maskinkraft |
3,3KW |
3,6KW |
5,5KW |
|
Støtte wire rack |
Justerbar enkeltakse |
Justerbar enkeltakse |
Justerbar enkeltakse |
|
Dimensjoner |
1400 X 800 X 1550 mm |
1400 X 8001550 mm |
1600 X 850m X 1600mm |
|
Vekt av utstyr |
460 kg |
490 kg |
670 kg |
Struktur og prinsipp

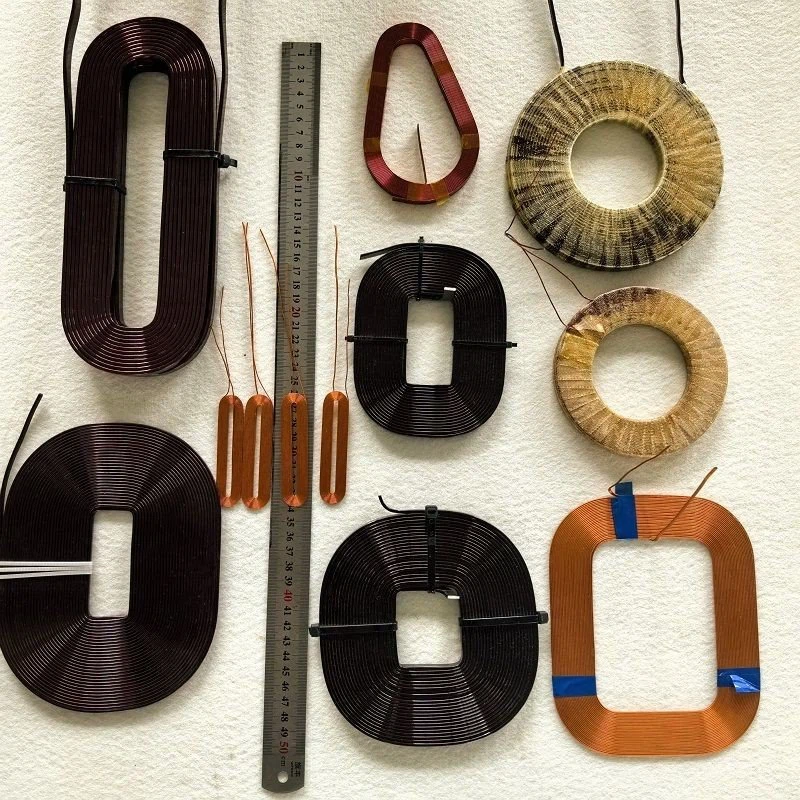

Den har vanligvis hovedkomponenter som viklingsspindel, ledningsarrangementmekanisme, spenningskontrollanordning, etc. Når du arbeider, holdes ledningen på en viss spenning gjennom spenningskontrollsystemet, spindelen driver viklingsformen til å rotere, og ledningsarrangementet mekanismen gjør at tråden vikles jevnt på formen for å danne en pannekakeformet spiral.
Produktdetaljer
Bruksområder
Det er mye brukt i produksjon av elektrisk utstyr som krafttransformatorer, sveisemaskinspoler, alfa-flatspoler, reaktorer, etc. For eksempel krever høyspenningsvikling og lavspentviklingsproduksjon av store krafttransformatorer bruk av pannekake viklingsmaskiner for å vikle spoler med presise svinger og former for å sikre stabiliteten til transformatorytelsen.
Egenskaper og fordeler
Den kan oppnå høypresisjonsvikling, noe som sikrer at antallet omdreininger på spolen er nøyaktig, tett anordnet og ensartet. Og viklingsparametrene som ledningsdiameter, antall omdreininger, viklingshastighet, etc. kan justeres i henhold til ulike designkrav. Noen avanserte pannekakeviklingsmaskiner har også egenskapene til høy grad av automatisering, noe som kan redusere manuelle driftsfeil og forbedre produksjonseffektiviteten.
FAQ
Spørsmål: Er du en produsent eller et handelsselskap?
A: Vi er en produsent, kildeprodusent.
Spørsmål: Kan du designe det for oss?
A: Utstyr kan tilpasses i henhold til dine behov og produktkrav.
Spørsmål: Hvordan er emballasjen og frakten?
A: Ved forsendelse vil trelister brukes til å forsterke og beskytte maskinen.
Spørsmål: Kan viklingshastigheten til viklingsmaskinen justeres?
A: Viklehastigheten til viklemaskinen kan justeres. Gjennom kontrollpanelet på utstyret kan den passende viklingshastigheten justeres i henhold til forskjellige viklingskrav, som ledningsdiameter, antall spoleomdreininger og andre faktorer.
